CÁP NGẦM CADIVI 3 PHA – LỰA CHỌN LÝ TƯỞNG CHO HỆ THỐNG ĐIỆN 3 PHA

Cáp ngầm Cadivi 3 pha đang trở thành lựa chọn ưu tiên trong các dự án xây dựng hạ tầng đô thị, khu công nghiệp và khu dân cư hiện đại, thay thế dần cho hệ thống đường dây điện trên không truyền thống.

Với khả năng truyền tải ổn định, độ bền vượt trội và khả năng chống chịu tốt trong nhiều điều kiện môi trường, cáp ngầm Cadivi 3 pha đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe của hệ thống điện công nghiệp và dân dụng quy mô lớn. Đây chính là giải pháp an toàn, thẩm mỹ và hiệu quả cho những công trình đòi hỏi chất lượng cao và tuổi thọ lâu dài.

Cáp ngầm Cadivi 3 pha là gì?

Cáp ngầm Cadivi 3 pha là loại cáp điện lực được thiết kế đặc biệt để lắp đặt dưới lòng đất, sử dụng cho hệ thống truyền tải và phân phối điện 3 pha. Khác với cáp treo trên không, cáp ngầm được bảo vệ bởi nhiều lớp vật liệu cách điện và bảo vệ cơ học, giúp tăng cường độ bền, khả năng chịu lực, chống ẩm và các tác động từ môi trường bên ngoài. Thương hiệu Cadivi đảm bảo sản phẩm tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt (như TCVN, IEC), mang lại sự an tâm tuyệt đối cho người sử dụng.

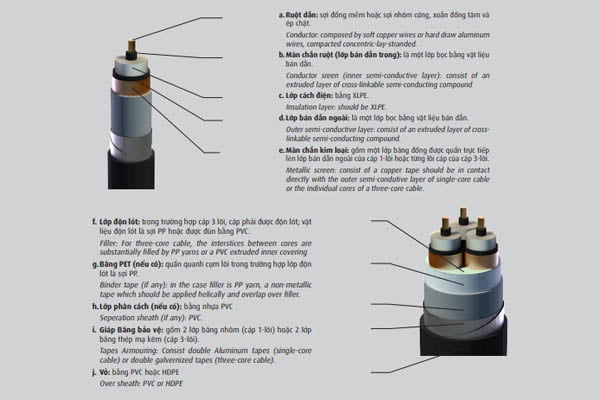

Cấu tạo chi tiết của cáp ngầm Cadivi 3 pha

Hiểu rõ cấu tạo giúp bạn đánh giá chất lượng và lựa chọn loại cáp phù hợp. Một sợi cáp ngầm Cadivi 3 pha điển hình thường bao gồm các thành phần chính sau:

• Ruột dẫn (Conductor): Thường được làm từ đồng (Cu) hoặc nhôm (Al) có độ tinh khiết cao, được bện nén tròn hoặc kiểu segment theo tiêu chuẩn kỹ thuật điện. Ruột dẫn có nhiệm vụ truyền tải dòng điện chính. Đồng có khả năng dẫn điện tốt hơn nhưng nặng và đắt hơn nhôm.
• Lớp cách điện (Insulation): Phổ biến nhất là XLPE (Cross-linked Polyethylene). Lớp cách điện XLPE có khả năng chịu nhiệt cao, cách điện tuyệt vời và bền vững trong môi trường ẩm ướt dưới lòng đất. Một số loại cáp hạ thế có thể dùng cách điện PVC.
• Lớp độn (Filler): Làm từ vật liệu PP hoặc PVC, dùng để lấp đầy khoảng trống giữa các lõi cáp đã bọc cách điện, tạo cho cáp có dạng tròn đều và chắc chắn hơn.
• Lớp bọc lót / Phân cách (Inner Sheath / Separator): Thường làm bằng PVC hoặc PE, bao bọc quanh các lõi đã được độn, tạo thành một lớp ngăn cách bảo vệ trước khi có lớp giáp kim loại (nếu có).
• Lớp giáp kim loại (Armour – tùy chọn): Đối với các loại cáp cần tăng cường bảo vệ cơ học chống va đập, người ta thường thêm lớp giáp bằng băng thép (DSTA – Double Steel Tape Armour) hoặc sợi thép (SWA – Steel Wire Armour). Lớp giáp này rất quan trọng cho cáp chôn trực tiếp.
• Lớp vỏ bọc ngoài (Outer Sheath): Là lớp ngoài cùng, thường làm từ PVC hoặc PE màu đen. Lớp vỏ này có tác dụng chống thấm nước, chống ăn mòn hóa học, chống tia cực tím (nếu đi nổi một phần) và chịu mài mòn cơ học, bảo vệ toàn bộ cấu trúc bên trong cáp.

Ông Ngô Hoàn An, Kỹ sư Điện tại một công ty xây lắp lớn chia sẻ: “Chất lượng của lớp cách điện XLPE và lớp vỏ bọc ngoài PVC/PE là yếu tố sống còn đối với cáp ngầm. Cadivi luôn làm rất tốt khâu này, đảm bảo cáp hoạt động ổn định và bền bỉ hàng chục năm dưới lòng đất, chịu được điều kiện khắc nghiệt của môi trường Việt Nam.”

Phân loại cáp ngầm Cadivi 3 pha phổ biến

Cáp ngầm Cadivi 3 pha rất đa dạng, có thể phân loại theo nhiều tiêu chí khác nhau để phù hợp với từng yêu cầu cụ thể của dự án:

Phân loại theo cấp điện áp:

• Cáp ngầm hạ thế Cadivi 3 pha (0.6/1kV): Sử dụng phổ biến nhất trong mạng lưới điện dân dụng, tòa nhà thương mại, nhà xưởng nhỏ. Các mã cáp thông dụng như CXV, AXV (ruột đồng/nhôm, cách điện XLPE, vỏ PVC), CXV/DSTA, AXV/DSTA (có giáp băng thép).
• Cáp ngầm trung thế Cadivi 3 pha (từ 3.6/6kV đến 20.3/35kV): Dùng cho mạng lưới phân phối điện khu vực, đường dây trục chính trong khu công nghiệp, trạm biến áp. Mã cáp thường gặp như CXV/SE/DSTA (1 lõi, có màn chắn kim loại, giáp băng thép), CXE/S/DATA (3 lõi, màn chắn sợi đồng, giáp băng nhôm cho cáp 1 lõi) hoặc các loại không giáp chôn trong ống.

Phân loại theo vật liệu ruột dẫn:

• Cáp ngầm Cadivi 3 pha ruột đồng (ký hiệu C): Dẫn điện tốt, độ bền kéo cao, dễ đấu nối nhưng giá thành cao và nặng hơn. Ví dụ: CXV, CXV/DSTA.
• Cáp ngầm Cadivi 3 pha ruột nhôm (ký hiệu A): Nhẹ hơn, giá thành rẻ hơn nhưng dẫn điện kém hơn đồng và cần kỹ thuật đấu nối đặc biệt. Ví dụ: AXV, AXV/DSTA.

Phân loại theo cấu trúc lõi:

• Cáp 3 lõi: Ba lõi pha có tiết diện bằng nhau.
• Cáp 3 lõi + 1 lõi trung tính: Ba lõi pha có tiết diện bằng nhau, lõi trung tính (N) có thể bằng hoặc nhỏ hơn lõi pha. Ví dụ: Cáp 3×50 + 1×25 mm².
• Cáp 4 lõi: Bốn lõi có tiết diện bằng nhau (3 pha + 1 trung tính).

Phân loại theo lớp giáp bảo vệ:

• Không giáp: Thường được luồn trong ống bảo vệ (ống HDPE, ống thép) khi chôn ngầm.
• Có giáp băng thép (DSTA): Phổ biến cho cáp nhiều lõi, tăng cường bảo vệ cơ học khi chôn trực tiếp.
• Có giáp sợi thép (SWA): Thường dùng cho cáp 1 lõi hoặc các ứng dụng đòi hỏi độ bền kéo cao.

Ưu điểm vượt trội của việc sử dụng cáp ngầm Cadivi 3 pha

So với hệ thống cáp treo nổi truyền thống, việc sử dụng cáp ngầm Cadivi 3 pha mang lại nhiều lợi ích đáng kể:

• An toàn cao: Giảm thiểu tối đa nguy cơ giật điện do tiếp xúc trực tiếp, sự cố đứt cáp do thời tiết (gió bão, sét đánh) hoặc va chạm cơ học trên không.
• Tăng tính thẩm mỹ đô thị: Loại bỏ mạng lưới dây điện chằng chịt trên không, trả lại không gian thoáng đãng, sạch đẹp cho các tuyến đường, khu dân cư.
• Độ tin cậy cung cấp điện cao: Ít bị ảnh hưởng bởi các yếu tố môi trường bên ngoài, giảm số lần và thời gian mất điện do sự cố.
• Ổn định tín hiệu, giảm nhiễu: Ít bị nhiễu điện từ và ảnh hưởng đến các hệ thống thông tin liên lạc khác.
• Tiết kiệm không gian: Đặc biệt quan trọng ở những khu vực đô thị đông đúc, nơi không gian mặt đất và trên không đều hạn chế.
• Tuổi thọ cao: Với cấu tạo bền chắc và vật liệu chất lượng cao, cáp ngầm Cadivi có thể hoạt động ổn định trong thời gian dài (hàng chục năm) nếu được lắp đặt và bảo trì đúng kỹ thuật.

Tại sao cần chọn cáp ngầm cho hệ thống điện 3 pha?

Hệ thống điện 3 pha là giải pháp cung cấp điện hiệu quả cho các tải công suất lớn như nhà máy, xí nghiệp, tòa nhà cao tầng, cũng như hệ thống phân phối điện lưới quốc gia. Việc đi cáp ngầm cho điện 3 pha mang lại nhiều lợi ích vượt trội so với đi dây trên không:

• Tính thẩm mỹ cao: Giúp không gian đô thị, khu dân cư trở nên gọn gàng, hiện đại, không bị che khuất bởi mạng lưới dây điện chằng chịt.
• Tăng độ an toàn: Loại bỏ nguy cơ tai nạn điện do đứt dây, đổ cột, chạm chập do gió bão, cây đổ. Giảm thiểu nguy cơ mất an toàn cho người dân và phương tiện giao thông.
• Bảo vệ khỏi tác động môi trường: Cáp ngầm được chôn dưới đất, được bảo vệ khỏi mưa nắng, gió bão, tia UV, bụi bẩn, hóa chất và các yếu tố thời tiết khắc nghiệt khác, giúp kéo dài tuổi thọ cáp.
• Giảm tổn thất điện năng: Do cáp được chôn ngầm, nhiệt độ môi trường xung quanh cáp ổn định hơn, giúp giảm tổn thất do phát nhiệt và duy trì hiệu suất truyền tải.
• Khả năng mở rộng và nâng cấp dễ dàng: Việc đi cáp ngầm theo quy hoạch giúp dễ dàng mở rộng mạng lưới điện trong tương lai mà không ảnh hưởng đến cảnh quan.
• Chống trộm cắp: Cáp ngầm khó bị tiếp cận hơn, giảm thiểu tình trạng trộm cắp dây cáp.

Những lưu ý khi lựa chọn cáp ngầm Cadivi 3 pha

Lựa chọn cáp ngầm Cadivi nên ưu tiên chất lượng.

Để đảm bảo hệ thống điện hoạt động hiệu quả và an toàn, việc lựa chọn đúng loại cáp ngầm Cadivi 3 pha là vô cùng quan trọng. Dưới đây là các yếu tố cần xem xét:

• Xác định cấp điện áp: Lựa chọn cáp có cấp điện áp định mức (Uo/U) phù hợp với điện áp vận hành của lưới điện (hạ thế 0.6/1kV hay trung thế).
• Tính toán dòng điện tải và tiết diện ruột dẫn: Dựa vào công suất phụ tải, chiều dài tuyến cáp và phương thức lắp đặt để tính toán dòng điện yêu cầu và chọn tiết diện ruột dẫn (mm²) phù hợp, đảm bảo cáp không bị quá tải và sụt áp nằm trong giới hạn cho phép. Catalog của Cadivi cung cấp bảng tra dòng điện cho phép rất chi tiết.
• Chọn vật liệu ruột dẫn (Đồng/Nhôm): Cân nhắc giữa khả năng dẫn điện, trọng lượng, giá thành và điều kiện thi công.
• Xem xét môi trường lắp đặt:
  • Chôn trực tiếp trong đất: Nên chọn loại có giáp kim loại (DSTA, SWA) để tăng cường bảo vệ cơ học.
  • Luồn trong ống (ống PVC, HDPE): Có thể dùng loại không giáp để tiết kiệm chi phí, nhưng cần đảm bảo ống bảo vệ đủ chắc chắn.
  • Môi trường ẩm ướt, hóa chất: Cần chọn loại có vỏ bọc ngoài chống thấm và chống ăn mòn tốt (thường là PVC hoặc PE).
• Tuân thủ tiêu chuẩn kỹ thuật: Đảm bảo cáp được sản xuất theo các tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC) hiện hành. Cadivi luôn công bố rõ ràng tiêu chuẩn áp dụng trên sản phẩm và tài liệu kỹ thuật.
• Yếu tố thương hiệu và nhà cung cấp: Ưu tiên chọn thương hiệu uy tín như Cadivi và mua hàng từ các đại lý phân phối chính hãng như Thibidi Đại Phong để đảm bảo chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng và nhận được sự tư vấn kỹ thuật chính xác.

Bà Ngô Trâm Anh, Quản lý Dự án tại một công ty Bất động sản cho biết: “Việc chọn đúng tiết diện và chủng loại cáp ngầm Cadivi ngay từ đầu giúp chúng tôi tiết kiệm chi phí vận hành lâu dài và tránh được các sự cố không đáng có cho cư dân. Chúng tôi luôn tin tưởng vào chất lượng Cadivi và sự tư vấn từ các nhà phân phối uy tín.”

Ứng dụng thực tế của cáp ngầm Cadivi 3 pha ở đâu?

Nhờ những ưu điểm vượt trội, cáp ngầm Cadivi 3 pha được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hạ ngầm lưới điện đô thị: Thay thế dần hệ thống cáp treo nổi tại các thành phố lớn, khu dân cư mới, khu đô thị văn minh.
• Hệ thống cấp điện cho tòa nhà cao tầng, trung tâm thương mại: Đảm bảo nguồn điện ổn định, an toàn và thẩm mỹ.
• Cấp điện cho khu công nghiệp, nhà máy: Đáp ứng nhu cầu phụ tải lớn, yêu cầu độ tin cậy cao.
• Hệ thống chiếu sáng công cộng: Cung cấp điện cho đèn đường, đèn trang trí một cách an toàn và bền vững.
• Các công trình hạ tầng quan trọng: Sân bay, cảng biển, đường hầm, cầu vượt…

Tại sao nên chọn mua cáp ngầm Cadivi tại Thibidi Đại Phong?

Thibidi Đại Phong tự hào là nhà phân phối uy tín các sản phẩm thiết bị điện chính hãng, trong đó có cáp ngầm Cadivi 3 pha. Khi lựa chọn chúng tôi, quý khách hàng sẽ nhận được:

• Sản phẩm chính hãng 100%: Cam kết cung cấp cáp Cadivi đúng chủng loại, chất lượng, có đầy đủ giấy tờ chứng nhận CO/CQ.
• Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường cùng nhiều chương trình ưu đãi hấp dẫn.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với yêu cầu dự án.
• Dịch vụ khách hàng chu đáo: Hỗ trợ giao hàng nhanh chóng, chính sách bảo hành rõ ràng, hậu mãi tận tâm.
• Đa dạng sản phẩm: Cung cấp đầy đủ các loại cáp ngầm Cadivi 3 pha hạ thế, trung thế, các loại tiết diện và cấu trúc khác nhau.

Cáp ngầm Cadivi là lựa chọn đáng tin cậy và lý tưởng cho các hệ thống điện 3 pha, mang lại nhiều lợi ích vượt trội về an toàn, thẩm mỹ và hiệu quả vận hành. Tuy nhiên, để tối ưu hóa những lợi ích này, việc lựa chọn đúng loại cáp với tiết diện phù hợp, và quan trọng hơn cả là quá trình thi công lắp đặt phải được thực hiện bởi đội ngũ kỹ sư, thợ điện chuyên nghiệp, tuân thủ nghiêm ngặt các tiêu chuẩn và quy định hiện hành.

FAQ – Câu hỏi thường gặp

1.Cáp ngầm Cadivi 3 pha CXV khác gì AXV?

CXV là cáp có ruột dẫn bằng Đồng (Cu), cách điện XLPE, vỏ bọc PVC. AXV tương tự nhưng có ruột dẫn bằng Nhôm (Al). Cáp đồng dẫn điện tốt hơn và dễ đấu nối hơn, trong khi cáp nhôm nhẹ và rẻ hơn.

2.Khi nào nên dùng cáp ngầm Cadivi có giáp (DSTA)?

Nên dùng cáp có giáp băng thép (DSTA) khi chôn cáp trực tiếp trong đất mà không có ống bảo vệ, hoặc ở những nơi có nguy cơ va đập cơ học cao. Lớp giáp giúp bảo vệ cáp khỏi các tác động ngoại lực.

3.Làm sao để chọn đúng tiết diện cáp ngầm Cadivi 3 pha?

Việc chọn tiết diện phụ thuộc vào công suất tải, chiều dài đường dây, phương thức lắp đặt (trong đất, trong ống, trong không khí), nhiệt độ môi trường và độ sụt áp cho phép. Bạn nên tham khảo bảng tra dòng điện trong catalog Cadivi hoặc nhờ kỹ sư điện tính toán cụ thể.

4.Mua cáp ngầm Cadivi 3 pha chính hãng ở đâu?

Bạn nên mua tại các đại lý phân phối ủy quyền chính thức của Cadivi như Thibidi Đại Phong để đảm bảo nhận được sản phẩm chất lượng, đúng tiêu chuẩn và có đầy đủ giấy tờ chứng nhận, bảo hành.

4.Cáp ngầm Cadivi 3 pha có đắt không?

Giá cáp ngầm Cadivi 3 pha phụ thuộc vào nhiều yếu tố: tiết diện, vật liệu ruột dẫn (đồng đắt hơn nhôm), có giáp hay không, cấp điện áp và biến động giá nguyên vật liệu trên thị trường. Tuy nhiên, xét về chất lượng và tuổi thọ, đây là một khoản đầu tư hiệu quả và bền vững.

5.Tuổi thọ của cáp ngầm Cadivi 3 pha là bao lâu?

Nếu được lựa chọn đúng, lắp đặt đúng kỹ thuật và vận hành trong điều kiện bình thường, cáp ngầm Cadivi 3 pha có thể có tuổi thọ lên đến vài chục năm (thường là 25-40 năm hoặc hơn).

6.Cáp ngầm Cadivi 3 pha có cần bảo trì không?

Cáp ngầm ít cần bảo trì hơn cáp nổi. Tuy nhiên, cần kiểm tra định kỳ các đầu nối, trạng thái cách điện (đo điện trở cách điện) và môi trường xung quanh để phát hiện sớm các nguy cơ tiềm ẩn (ví dụ: đào bới gần tuyến cáp).
